Le plan de façade est un document réglementaire essentiel pour toute demande d’autorisation d’urbanisme. Il représente l’aspect extérieur de votre construction et permet à l’administration de vérifier la conformité de votre projet avec les règles locales d’urbanisme. Que vous envisagiez une construction neuve, une extension ou une simple rénovation, comprendre ce qu’est un plan de façade et savoir le réaliser correctement vous évitera des refus ou des demandes de pièces complémentaires qui retardent votre projet.
Comprendre le rôle du plan de façade dans votre projet
Le plan de façade constitue bien plus qu’un simple dessin technique. C’est un document officiel qui permet aux services d’urbanisme d’évaluer l’impact visuel de votre construction sur son environnement. Il donne une vision précise de ce que sera votre bâtiment une fois terminé, vu depuis l’extérieur. Grâce à ce document, l’instructeur peut vérifier la conformité aux règles du Plan Local d’Urbanisme (PLU) et s’assurer que votre projet respecte l’harmonie architecturale du quartier.
Ce que doit impérativement montrer un plan de façade conforme

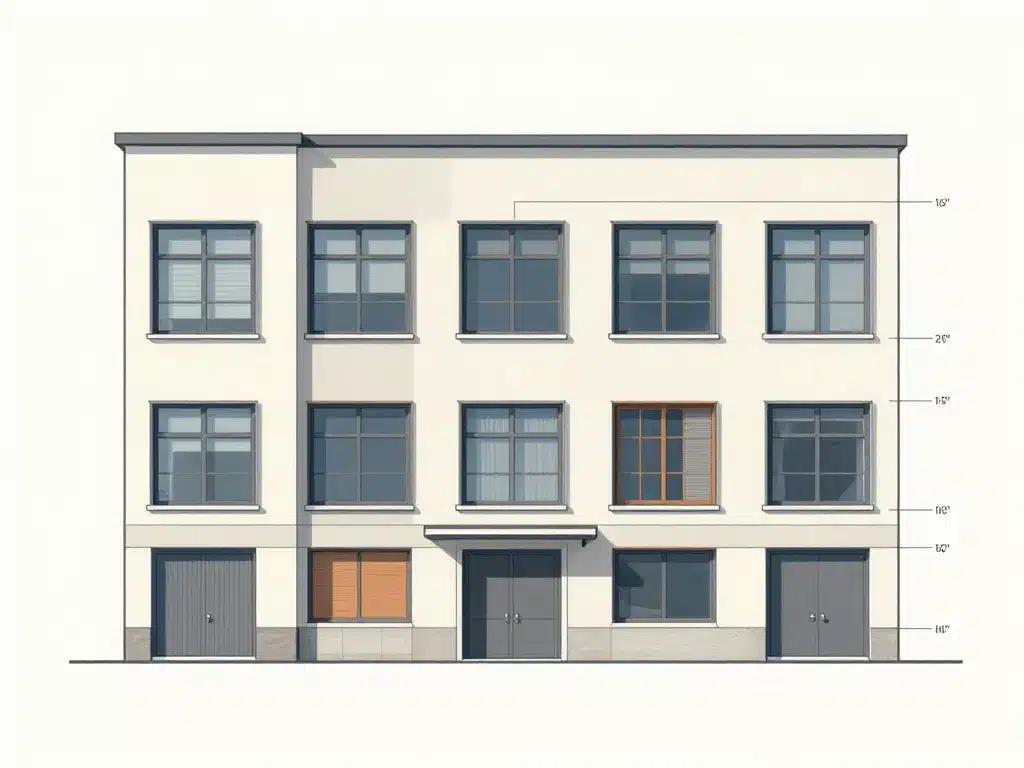

Un plan de façade complet présente chaque face visible de votre construction avec une précision suffisante pour permettre son évaluation. Vous devez y faire figurer l’ensemble des ouvertures (fenêtres, portes, baies vitrées) avec leurs dimensions exactes. Les hauteurs doivent être clairement indiquées : hauteur totale du bâtiment, hauteur au faîtage, hauteur à l’égout du toit, ainsi que les niveaux de plancher de chaque étage.
Les éléments architecturaux saillants nécessitent une attention particulière : balcons, auvents, lucarnes, modénatures, corniches ou bandeaux. Le terrain naturel et le terrain fini doivent également apparaître pour comprendre l’insertion du bâtiment dans la topographie du site. Les matériaux utilisés en façade méritent d’être précisés, avec leurs teintes et leurs textures (enduit, bardage bois, pierre, brique). Enfin, l’échelle du plan doit être constante et lisible, généralement au 1/50 ou au 1/100 selon la taille du projet.
Différence entre plan de façade, plan de masse et plan de situation
Ces trois documents répondent à des objectifs distincts dans votre dossier de permis de construire. Le plan de façade représente l’aspect vertical des élévations, c’est-à-dire ce que vous verriez si vous vous placiez devant chaque face du bâtiment. Le plan de masse, lui, montre l’implantation au sol de la construction, avec les distances aux limites de propriété, les accès, les réseaux et les espaces verts.
Le plan de situation replace votre projet dans un contexte géographique beaucoup plus large, à l’échelle du quartier ou de la commune. Il permet de localiser précisément votre terrain sur un fond de carte cadastral ou IGN. Confondre ces documents ou oublier l’un d’entre eux dans votre dossier entraîne systématiquement une demande de pièces complémentaires et rallonge les délais d’instruction de plusieurs semaines.
Pourquoi l’administration est si exigeante sur les façades et matériaux
Les services d’urbanisme utilisent le plan de façade comme outil de contrôle du respect des règles architecturales locales. Dans certaines zones protégées, comme les secteurs sauvegardés ou les abords de monuments historiques, l’Architecte des Bâtiments de France examine minutieusement chaque détail : teinte des enduits, type de couverture, forme et dimension des ouvertures, présence ou non de volets.
Au-delà de la simple vérification réglementaire, l’administration cherche à préserver la cohérence architecturale et paysagère. Un bâtiment dont les façades détonnent trop avec le bâti environnant peut dégrader l’identité d’un quartier. Un plan de façade précis, avec des annotations claires sur les matériaux et les couleurs, rassure l’instructeur sur votre volonté de vous intégrer harmonieusement dans le paysage urbain ou rural.
Contenu technique d’un plan de façade pour permis de construire
La réalisation d’un plan de façade répond à des règles nationales définies par le code de l’urbanisme, même si certaines communes peuvent demander des précisions supplémentaires. L’objectif est de fournir à l’instructeur tous les éléments nécessaires pour comprendre rapidement la morphologie du bâtiment et son insertion dans le tissu urbain existant.
Quels éléments graphiques et mentions doivent absolument y figurer ?
Le cartouche d’identification constitue la première exigence. Il doit mentionner l’adresse complète du projet, le nom et les coordonnées du pétitionnaire, ainsi que l’identité du concepteur du plan. L’échelle utilisée doit y apparaître clairement, ainsi que la date de réalisation du document.
Sur le dessin lui-même, chaque façade doit être identifiée par son orientation (façade nord, sud, est, ouest) ou par sa position (façade sur rue, façade jardin, façade latérale gauche). Les hauteurs principales s’indiquent par des cotes verticales : hauteur au faîtage, hauteur à l’égout, hauteur des étages, hauteur des allèges de fenêtres. Le niveau du terrain naturel et celui du terrain fini doivent être représentés, généralement par une ligne continue pour le premier et une ligne en pointillés pour le second.
Une légende explicite les codes couleurs ou les hachures utilisés pour différencier les matériaux. Vous pouvez par exemple hachurer différemment les parties en enduit, en bardage bois ou en pierre. Les menuiseries extérieures (fenêtres, portes) se représentent avec leur sens d’ouverture quand cela est pertinent.
Quel format, quelle échelle et quelle lisibilité pour un plan exploitable ?
La majorité des plans de façade sont produits au format A3, qui offre un bon compromis entre lisibilité et facilité de manipulation. Le format A4 peut convenir pour des constructions de petite taille, tandis que des projets plus importants nécessiteront parfois un format A2. L’essentiel reste de conserver une échelle qui permette de lire clairement tous les détails.
L’échelle au 1/50 est idéale pour les maisons individuelles, car elle permet de représenter avec précision les détails de menuiseries et les modénatures. Pour des bâtiments plus importants, le 1/100 reste acceptable. Au-delà, vous risquez de perdre en lisibilité sur les éléments architecturaux fins. Les traits doivent être nets, avec un contraste suffisant : traits pleins pour les arêtes visibles, traits interrompus pour les éléments en arrière-plan ou cachés.
Si vous déposez votre dossier de façon dématérialisée, vérifiez la qualité du PDF généré. Un plan scanné avec une résolution insuffisante devient inexploitable et sera refusé par le service instructeur. Privilégiez une exportation numérique directe depuis votre logiciel de dessin pour garantir une netteté optimale.
Comment intégrer les ouvertures, volets et détails de menuiseries extérieures
Chaque ouverture doit être représentée à sa position exacte, avec ses dimensions en largeur et en hauteur. Indiquez le type d’ouvrant : fenêtre à la française, fenêtre coulissante, porte-fenêtre, baie vitrée fixe. La présence de volets mérite une mention spécifique, car elle influence fortement l’aspect final de la façade.
Précisez le type de volet : battants, roulants avec coffre apparent ou intégré, coulissants. Le matériau des menuiseries constitue une information attendue, particulièrement dans les zones où le PLU impose certaines contraintes : PVC, bois, aluminium ou mixte bois-aluminium. La teinte prévue doit être mentionnée, surtout si le règlement local impose une palette de couleurs.
Dans les secteurs protégés ou les lotissements avec cahier des charges strict, vous devrez parfois fournir des détails supplémentaires : profil des menuiseries, présence de petits bois, type de vitrage apparent. Ces précisions peuvent sembler fastidieuses, mais elles évitent des demandes de compléments ultérieures.
Méthodes pour réaliser un plan de façade clair et professionnel
Vous disposez de plusieurs options pour produire votre plan de façade, du dessin manuel à l’utilisation de logiciels professionnels. Le choix dépend de la complexité de votre projet, de vos compétences en dessin et du budget que vous souhaitez consacrer à cette étape.
Peut-on réaliser soi-même un plan de façade ou faut-il un architecte ?
Pour un projet simple ne nécessitant pas le recours obligatoire à un architecte (surface inférieure à 150 m²), vous pouvez tout à fait réaliser vous-même le plan de façade. Cette option suppose toutefois de respecter scrupuleusement les conventions de dessin technique et d’être capable de prendre des mesures précises sur le bâtiment existant en cas de rénovation.
Commencez par prendre des photographies de chaque façade depuis un point de vue frontal, en vous plaçant le plus possible perpendiculairement au mur. Ces photos serviront de base pour vérifier les proportions. Relevez toutes les dimensions : hauteurs d’étages, dimensions des ouvertures, distances entre les baies, épaisseur des éléments saillants. Un mètre laser facilite grandement cette opération.
Dès que le projet devient complexe, qu’il s’inscrit dans une zone protégée ou qu’il nécessite l’accord de l’Architecte des Bâtiments de France, l’intervention d’un professionnel s’avère recommandée. Un architecte ou un dessinateur en bâtiment connaît les attentes précises des services instructeurs et produit des documents conformes qui limitent les risques de rejet.
Utiliser un logiciel de plan de façade gratuit ou professionnel
Plusieurs solutions logicielles permettent aujourd’hui de créer des plans de façade sans avoir à maîtriser le dessin technique traditionnel. Les logiciels gratuits comme SketchUp (version gratuite) ou Sweet Home 3D offrent des fonctionnalités de base suffisantes pour des projets simples. Ils permettent de modéliser le bâtiment en 3D puis d’extraire automatiquement les vues de façade avec les bonnes proportions.
Les logiciels professionnels comme ArchiCAD, Revit ou AutoCAD apportent davantage de précision et d’outils de cotation automatique. Ils génèrent des plans aux normes professionnelles et facilitent les modifications en cascade : si vous changez une dimension dans le modèle, toutes les vues se mettent à jour automatiquement. L’investissement en temps d’apprentissage reste important, mais ces outils deviennent rentables si vous envisagez plusieurs projets.
Quelle que soit la solution choisie, vérifiez toujours la possibilité d’exporter en PDF haute définition. Le format PDF est devenu le standard pour les dépôts dématérialisés de permis de construire, et sa qualité conditionne directement la recevabilité de votre dossier.
Assurer la cohérence entre plan de façade, coupe et perspectives 3D
Le plan de façade ne vit jamais seul dans un dossier de permis de construire. Il doit être parfaitement cohérent avec les plans de coupe, le plan de masse et les éventuelles vues 3D ou photomontages d’insertion paysagère. Une incohérence, même minime, entre ces documents éveille immédiatement la méfiance de l’instructeur.
Avant de finaliser votre dossier, vérifiez systématiquement que les hauteurs indiquées sur le plan de façade correspondent exactement à celles du plan de coupe. Contrôlez que la position et la taille des ouvertures sont identiques sur tous les documents. Assurez-vous que la pente de toiture représentée en façade correspond à celle visible sur la coupe et sur les vues 3D.
Si vous travaillez avec un logiciel de modélisation 3D, cette cohérence est automatiquement assurée puisque tous les documents sont générés à partir du même modèle numérique. En revanche, si vous produisez vos plans séparément ou avec des outils différents, une vérification croisée minutieuse s’impose pour éviter des erreurs qui pourraient compromettre l’acceptation de votre dossier.
Adapter le plan de façade aux règles d’urbanisme et au contexte local
Un plan de façade réussi ne se contente pas de décrire fidèlement votre projet. Il démontre également votre capacité à respecter les contraintes réglementaires et à vous intégrer harmonieusement dans l’environnement bâti existant. Cette dimension contextuelle fait souvent la différence entre un dossier accepté du premier coup et un projet qui nécessite des ajustements.
Comment vérifier la compatibilité avec le PLU, les hauteurs et l’alignement
Avant même de dessiner la première ligne de votre plan de façade, consultez le PLU de votre commune. Ce document fixe les règles applicables à votre zone : hauteur maximale autorisée, distance minimale aux limites de propriété, règles d’alignement sur rue, obligations en matière de pente de toiture. La plupart des PLU sont désormais consultables en ligne sur le site de la mairie ou sur le Géoportail de l’urbanisme.
Reportez ces contraintes réglementaires directement sur vos esquisses de façade. Si la hauteur maximale autorisée est de 9 mètres au faîtage, tracez une ligne horizontale à cette cote pour visualiser immédiatement si votre projet respecte la règle. Faites de même pour l’alignement sur rue : si le PLU impose un retrait de 5 mètres par rapport à la voie publique, vérifiez que votre plan de masse et votre plan de façade sont cohérents avec cette exigence.
Certains instructeurs apprécient que vous indiquiez directement sur le plan de façade les limites réglementaires, accompagnées d’une note précisant l’article du PLU correspondant. Cette démarche proactive démontre votre sérieux et facilite le travail d’instruction.
Façades, matériaux et couleurs : s’intégrer au paysage sans renoncer au style
L’intégration architecturale ne signifie pas la reproduction à l’identique des bâtiments voisins. Elle consiste à trouver un équilibre entre le respect des codes locaux et l’expression d’une identité architecturale contemporaine. Les règlements d’urbanisme imposent parfois des gammes de teintes pour les façades, des types de couverture (tuiles, ardoises) ou l’interdiction de certains matériaux jugés inadaptés au contexte.
Vous pouvez néanmoins créer une façade harmonieuse et originale en jouant sur plusieurs registres : le rythme des ouvertures, leur proportion, la présence de modénatures discrètes, l’utilisation de matériaux différents pour souligner certaines parties du bâtiment. Un simple bandeau horizontal, un encadrement de baie dans une teinte légèrement différente ou l’alternance entre parties pleines et parties vitrées suffisent souvent à donner du caractère.
Dans les zones où les règles sont très strictes, n’hésitez pas à demander conseil en amont aux services d’urbanisme lors d’une consultation préalable. Cette démarche informelle vous permet de tester vos idées avant le dépôt officiel et d’ajuster votre projet si nécessaire. Un échange constructif avec l’instructeur facilite grandement l’acceptation finale de votre dossier.
Quelles erreurs fréquentes entraînent des retours ou des refus de dossier ?
Parmi les erreurs les plus courantes, le non-respect des hauteurs réglementaires arrive en tête. Un bâtiment qui dépasse de quelques centimètres la hauteur autorisée peut suffire à motiver un refus, surtout dans les zones où ces règles sont strictement appliquées. Vérifiez systématiquement vos cotes et n’oubliez pas de prendre en compte les éléments techniques comme les conduits de cheminée ou les antennes.
Les plans de façade sans cotation ou avec des cotes illisibles posent également problème. L’instructeur ne doit pas avoir à deviner les dimensions : chaque hauteur significative, chaque ouverture importante doit être cotée. De même, un plan sans indication de terrain naturel empêche l’évaluation correcte de l’insertion du bâtiment dans la topographie.
Les incohérences entre matériaux annoncés et matériaux autorisés provoquent fréquemment des refus. Si le PLU interdit les bardages métalliques en façade principale et que votre plan en présente un, le rejet est inévitable. Relisez attentivement le règlement applicable à votre zone avant de finaliser vos choix esthétiques.
Enfin, les plans de façade manifestement disproportionnés par rapport à la réalité trahissent un manque de sérieux. Une fenêtre représentée deux fois trop grande, une hauteur d’étage aberrante ou des pentes de toiture impossibles éveillent immédiatement les soupçons. Avant de déposer votre dossier, relisez-le avec un œil neuf, comme si vous le découvriez pour la première fois. Mieux encore, faites-le relire par une personne extérieure au projet qui pourra repérer les anomalies que vous ne voyez plus.
La réalisation d’un plan de façade conforme demande de la rigueur et une bonne compréhension des attentes réglementaires. En suivant ces recommandations et en accordant le temps nécessaire à la préparation de ce document, vous maximisez vos chances d’obtenir rapidement votre autorisation d’urbanisme. N’oubliez pas que chaque commune peut avoir des exigences spécifiques : en cas de doute, une prise de contact avec le service urbanisme de votre mairie vous permettra de sécuriser votre dossier avant le dépôt officiel.
